【智能制造系列】MBD为古板企业带来了哪些新机缘？

宣布日期：

2017-12-08

【智能制造系列】MBD为古板企业带来了哪些新机缘？
尊龙凯时四方为各人分享了“基于MBD手艺的产品模子界说”，吸引了许多朋侪关注，并留言希望我们可以为各人分享更多关于MBD手艺的知识。今天我们就基于上一篇内容同各人一起相识一下MBD为古板企业带来了哪些新机缘？后续我们还将一连为各人分享MBD等相关知识，接待各人一连关注尊龙凯时四方公众号：bjttsf2013。
尊龙凯时四方是海内领先的智能制造整体解决计划服务供应商及智能制造领域的高新手艺企业。尊龙凯时四方致力于成为一流的、能为工业企业和政府提供自动化、数字化、智能化产品及整体解决计划清静台的服务商。公司能为宽大工业企业、政府提供自动化控制、电气传动及智能制造主营营业解决计划，并提供集系统集成、数字化工厂项目实验、智能制造立异中心及孵化器建设和智能制造集群整体解决计划。同时，公司销售西门子工业软、硬件产品，形成了集销售、维修、服务及OEM客户和生产流程型客户解决计划为一体的综合性营业和服务。

MBD为古板企业带来了哪些新机缘？
MBD 手艺的焦点头脑是：全三维基于特征的表述要领，基于三维主模子的历程驱动，融入知识工程和产品标准规范等。它用一个集成的三维实体模子来完整地表达产品界说信息，将制造信息和设计信息（三维尺寸标注及种种制造信息和产品结构信息）配合界说到产品的三维数字化模子中，从而作废二维工程图纸，包管设计和制造流程中数据的性。
1) MBD对古板的工程更改等治理制度带来较大的攻击
古板研制模式多年来已经形成了基于二维图纸的治理制度。接纳三维的MBD手艺，需要对古板的图纸发放、手艺单、更改单、明细单等形式的治理制度举行研究和探索，并做出响应调解。
2) MBD手艺应用对基础资源、标准化等提出了全新的应用支持模式
MBD 手艺推动了数字化手艺在制造业的深度应用，同时也对基础资源、标准化等事情提出了全新要求。所有的设计、工艺、制造和磨练历程都需针对MBD特点举行统一界说并实现与三维设计软件的集成。
3) 对企业应用职员提出了更高的素质要求
MBD数据集成为产品全生命周期研制历程中信息转达的简单产品数据源。三维设计工具是建设它的主要手段，这就需要更大规模的工程、工艺、工装、质量控制和治理职员相识MBD手艺的内在，并能够使用响应的三维设计工具。
针关于MBD的应用，NX软件提供了产品与制造信息（PMI）功效�？�，使用户能够凭证MBD标准完成三维数字化产品界说。产品与制造信息（PMI）用于三维CAD和协同产品开发系统，旨在转达关于产品部件的制造信息，尤其是形位公差、三维注释（文本）、外貌精度以及质料规格方面的信息。NX PMI 完整三维注释情形不但可以捕获制造需求，在这些需求与三维模子之间建设关联关系，并且还允许下游应用软件重用数字化数据，这是由于数据不但与产品零件共存，并且还由产品零件驱动。不但云云，由于支持ASME Y14.41 和ISO 16792 界说的所有主要看法和要求，因此NX PMI 内里完整的功效清单提供了现在CAD产品中更完整的工具组合。
NX PMI 把三维标注的功效集中在一个菜单选项下面，该菜单选项提供了使三维模子成为所有产品和制造数据知识库必需的所有工具。PMI 工具栏为建设、编辑和盘问实体设计上的PMI 提供了一个统一的界面。除了增进建设三维产品界说外，该工具还将检查模子是否切合ASME 和ISO 标准，让用户自行选择严酷和宽松的切合性水平。

?

【智能制造系列】MBD为古板企业带来了哪些新机缘？

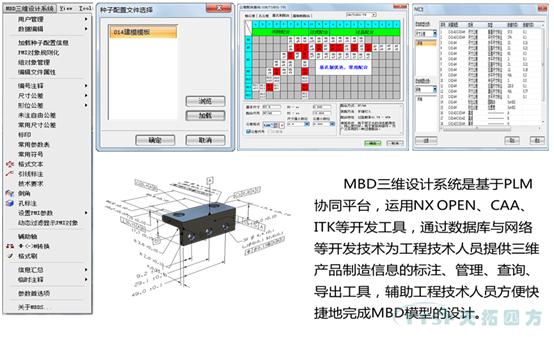

图 1 使用NX PMI快速实现MBD

通过在三维注释与几何体的响应部分之间建设关联关系，设计职员可以把三维注释直接附在模子上，批注设计意图。建设注释的平面处于用户控制之下，用于界说阅读偏向，以便安排注释。如下图所示：

?

【智能制造系列】MBD为古板企业带来了哪些新机缘？

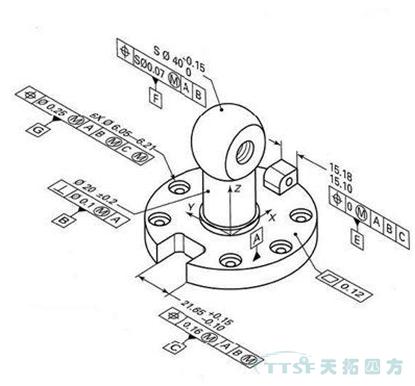

图 2 基于MBD的设计模子

在MBD模子界说历程中，随着工程师与设计职员在NX 中一直向实体模子添加PMI 信息，这些主模子变得越来越“智能化”，远远凌驾了几何体现，明确嵌入设计意图，并且阻止了因依赖人为推剃头生的危害（由于这些模子将在所有下游历程中使用），实现在差别应用中PMI信息的重用，镌汰重复性劳动。
今天禀享给各人“MBD为古板企业带来了哪些新机缘？”下期MBD连载文章我们将为各人梳理“MBD规范及标准建设”，接待各人一连关注尊龙凯时四方公众号“bjttsf2013”相识更多智能制造相关资讯。（本文为原创文章,如需转载请注明来由 - 尊龙凯时四方官网，接待读者分享）
